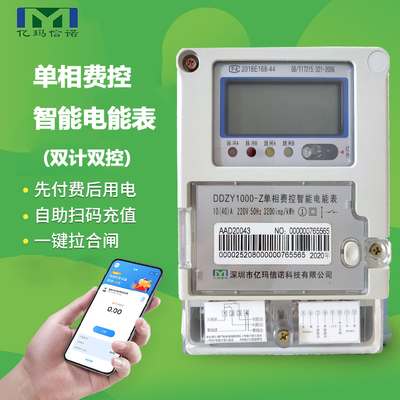

單相智能電表內部結構圖單相智能電表構造工作原理

你好，朋友!今天要分享的主題是：?jiǎn)蜗嘀悄茈姳韮炔拷Y構圖和單相智能電表構造工作原理。

單相智能電表內部結構圖解：

1、電源模塊，給電能表提供工作電源。

2、計量模塊，利用對電壓和電流采樣，通過計量芯片轉換為實際電能的數字數據(電能脈沖)輸出。

3、顯示模塊，用來顯示電量和相關數據。

4、通信模塊，用來和主機通信，數據傳輸的通道。

5、安全模塊，保證數據傳輸的安全性。

6、時鐘模塊，為系統提供實時時鐘，作為電量?jì)鼋Y、費率切換的依據。

7、存儲模塊，用來存儲電能表參數、電量、歷史數據等。

8、通斷電模塊，用來控制用戶停送電。

單相智能電表構造工作原理：

單相智能電表主要有輸入變換電路、乘法器、電壓與頻率轉換器以及計度器四部分組成，此外還要加一些通信接口便于連接網絡(luò )。它的工作過程是先由分壓器完成電壓的取樣，再由電阻完成電流取樣，這樣得到的電壓和電流信號會(huì )由乘法器轉化為功率信號后經過電壓頻率轉換，然后由步進電機驅動計度器工作，最后再把脈沖信號單片機系統中通過總線與外部網路進行通信，以上就是它的基本工作過程。

單相智能電表的優勢就是使用非常簡單，用戶只需要給拿電卡到物業管理主進行充值，然后把電卡插到電表中就可以用電了。當充值的電費用完了，就會(huì )自動斷電。這時如果時間不方便，把電卡插一下，就可以臨時用電了。我們只要在后面及時交上電費就可以了。
